索力計適用于長期監測水工結構物及其它結構物、巖石邊坡、橋梁等上的預應力鋼纜索的受力狀態，同步測量埋設點的溫度。

索力計的傳感器采用的是VWD型振弦式位移計，由其加裝配套附件而組成，振弦式位移計有溫度自動補償功能，溫度修正系數小于最小讀數，使用中不需要溫度修正。

索力計全不銹鋼結構、一體化設計、防旋轉、防折彎、抗沖擊、抗跌落、安裝方便可靠，長期工作在水下。

      索力計測量系統智能識別信息、智能故障診斷、云平臺手機無縫對接。

1 規格及主要技術參數

注：頻率模數F=Hz²×10^-3

2 結構及工作原理

2.1 結構

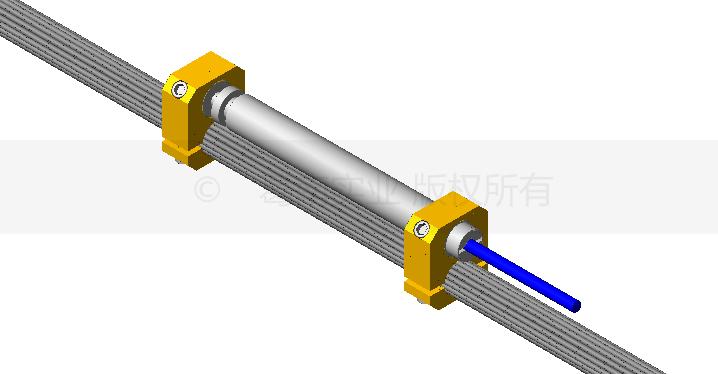

索力計由位移計、夾具、電纜等組成。索力計電纜是由防雷地線，雙護套、雙絞屏蔽、聚氨酯材料成纜，具有良好的抗機械磨損、抗干擾、防雷擊的能力。

2.2 工作原理

當被測鋼纜索的應力發生變化，應力通過前、后端夾具傳遞給位移計，位移計的振弦產生應力變化，振弦的振動頻率發生改變。電磁線圈激振振弦并測量其振動頻率，頻率信號經測量電纜傳輸至數采裝置，即可測出被鋼纜索的應變量。同步測量埋設點的溫度值。

1 測量

1.1讀數儀測量

測量用VW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接索力計的輸出電纜，黑、紅測頻率，白、綠測溫度。索力計內附有智能識別芯片，其內存貯有該索力計的編號、標定系數K、溫度修正系數b等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，同步葛南云平臺，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。

工程現場多支索力計電纜被意外挖斷，僅用讀數儀測量一遍，就自動識別出每支索力計所對應的編號及身份信息。

1.2 自動化測量

自動化測量用MCU-40型分布式模塊化自動測量單元可接入16～80支索力計，用GDA16(1/4/8/16)型全功能采集儀可接入1～32支索力計，適用于單臺或多臺組網自動測量，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
